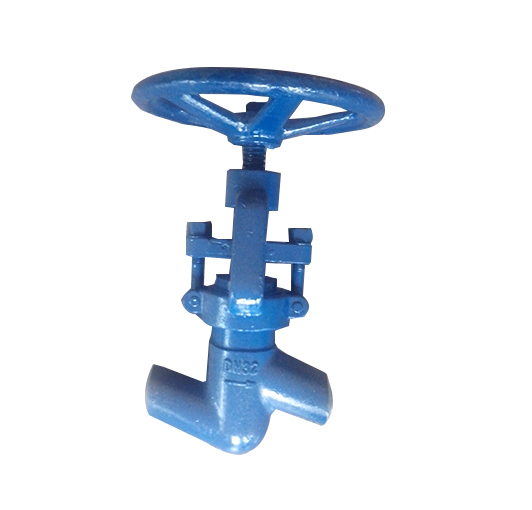

碳鋼焊接式電站截止閥的公稱通徑:DN15～DN200; 公稱壓力:PN16～PN320; 工作溫度:≤550; 閥體材質:鑄鋼、不銹鋼、合金鋼; 閥桿材質:不銹鋼、合金鋼; 密封材質:不銹鋼、硬質合金; 填料材質:石墨; 傳動方式:手動、傘齒輪傳動、電動; 適用介質:水、蒸汽、油品等。
電站截止閥的詳細介紹
●J61Y-320V型焊接式截止閥主要特點及用途：
● 閥門與管路連接采用焊接式結構。
● 密封面不易磨損、擦傷、密封性能好、壽命長。
● 結構緊湊、啟閉性好、高度小、維修方便。
● 適用于水、蒸油品管路上，具有耐高溫、耐高壓的特點。
●J61Y-P54710V型焊接式截止閥主要性能和使用范圍
電站截止閥型號：公稱壓力PNMPa 試驗壓力MPa 工作壓力MPa 工作溫度℃ 適用介質
殼體強度 密封 P54 P55　P57
J61H/Y-100 10 15 11 / / / ≤450 水、蒸氣油品
J61H/Y-200 20 30 22 / / /
J61H/Y-250 25 38 28 / / /
J61H/Y-320 32 48 36 / / /
J61Y-P54/100V / 30 22 10 / / ≤540 蒸氣
J61Y-P54/140V / 38 28 14 / /
J61Y-P54/170V / 48 36 17 / /
J61Y-P55/100V / 38 28 / 10 / ≤555
J61Y-P55/140V / 48 36 / 14 /
J61Y-P55/170V / 53 39 / 17 /
J61Y-P57/100V / 48 36 / / 10 ≤570
J61Y-P57/140V / 55 40 / / 14
J61Y-P57/170V / 60 44 / / 17
●J61Y-P54710V型焊接式截止閥主要零件材料
零件名稱　閥體　閥蓋　閥桿　閥瓣　密封面　填料　閥桿螺母　手輪　緊固件
J61H型
J961H型 25WCB 25WCB 鉻不銹鋼鉻鉬鋁鋼氮化 鉻不銹鋼鉻鉬鋁鋼氮化 鉻不銹鋼 性石墨 鋁
●J61Y-P54710V型焊接式截止閥主要尺寸及重量
公稱通徑DN 主要外形尺寸和連接尺寸mm 重量kg
L D1 D2 D3 α H Do
J61Y-100、200、250、320、 J61Y-P54/100V、P54/140V、P54/170V
10 120 12 25 / 37.5 185 140 2.8
15 150 17 36 / 37.5 247 200 7.5
20 135 170 22 42 / 37.5 248 200 9
25 135 170 26 42 / 37.5 248 240 9.5
32 170 180 31 44 / 37.5 248.5 280 15
40 230 38 60 / 37.5 440 280 23
501 250 50 82 / 32 450 320 60
502 320 350 50 82 / 32 450 320 64
65 370 260 69 100 110 32 669 400 74
80 400 430 470 84 108 130 32 669 450 112.5
100 455 560 107 144 165 32 755 500 178.5
注：DN50為兩種結構
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10　120 120 12 28 / 37.5 189 140 3
15 150 150 17 40 / 37.5 250 200 9
20 135 170 135 170 22 46 / 37.5 252 200 11
25 135 170 135 170 26 46 / 37.5 254 240 13
32 170 180 170 180 31 49 / 37.5 254 2
