空排止回閥 H48H H48Y結構特點

1、閥門由止回閥和再循環旁路控制閥與節流裝置組成。
2、該閥配合再循環旁路閥工作，能防止高壓水錘對給水系統的破壞，維持系統安全運行。
3、主閥瓣隨管路流量或壓力變化而移動，借助介質壓力及彈簧作用力關閉主閥口，隨即帶動旁路閥開啟，自動保持水泵 小的允許流量。當主閥全開時，旁路閥隨之關閉。
4、閥芯采用特殊的流線結構設計，具有準確的控制流量功能，在高壓差情況下具有耐汽蝕磨損而且不易產生噪聲和振動的特點。
5、閥門密封面采用鈷基硬質合金堆焊而成，耐磨、耐沖刷、耐氣蝕、密封可靠，使用壽命長。
6、維護及檢修方便、快捷
7、閥門適宜垂直安裝。

用途:
空排止回閥安裝在火電機組的高壓給水泵出口管道上,防止給水倒流,保護給水泵.該閥配合水泵 小流量自動再循環旁閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵的安全運行.當空排止回閥開啟時,再循環旁路閥就自動關閉.

作用原理及結構特點

打開出口閥，給水泵啟動，給水達到一定的壓力后，空排止回閥的閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵 小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。

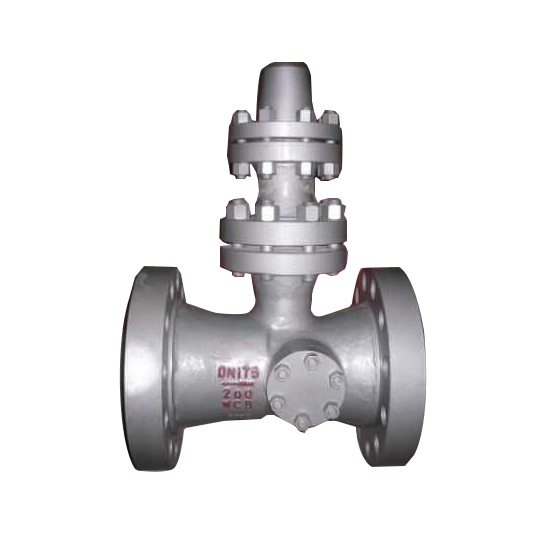

H48H-200空排止回閥

H48H-200空排止回閥空排止回閥，主要用于火電廠給水泵出口處。配合水泵 小流量再循環閥工作，維持系統的安全運行。動作原理如下：打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵 小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。

公稱壓力 PN/MPa 殼體試驗壓力 Ps/MPa 工作壓力 PN/MPa 適用介質 工作溫度/℃ 20．O 30．O 20．O 水 ≤160 零件名稱 材料 閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋 碳素鑄鋼 導向軸、拔叉、軸套、滑塊、排放套、排氣盤 不銹鋼 螺栓、螺柱 鉻鉬鋼 襯套 鑄鋁青銅 閥瓣、閥瓣體、閥瓣軸、連接叉、螺母 碳素鋼。
